INSTALLATION & CÂBLAGE · SYSTÈME 12 V
Un câble réel possède une résistance électrique. Lorsque le trajet entre la batterie et le convertisseur devient plus long, cette résistance totale peut augmenter et provoquer davantage de chute de tension sous charge. Dans un système 12 V, ce point mérite une attention particulière car le courant côté batterie peut devenir important lorsque la puissance demandée augmente.
Parce que le câble présente une résistance et que le courant qui le traverse crée une différence de tension le long du trajet.
Plus la résistance totale du circuit est importante, plus la chute de tension peut devenir significative sous charge. La longueur du conducteur n’est toutefois qu’un des paramètres : le courant, le conducteur utilisé, les connexions et l’architecture réelle de l’installation interviennent également.
La tension mesurée directement aux bornes de la batterie n’est pas nécessairement exactement la même que celle reçue par le convertisseur lorsqu’un courant circule dans les câbles.
La différence entre ces deux niveaux de tension correspond à une chute de tension dans le trajet électrique. Elle résulte notamment de la résistance des conducteurs et des connexions traversés par le courant.

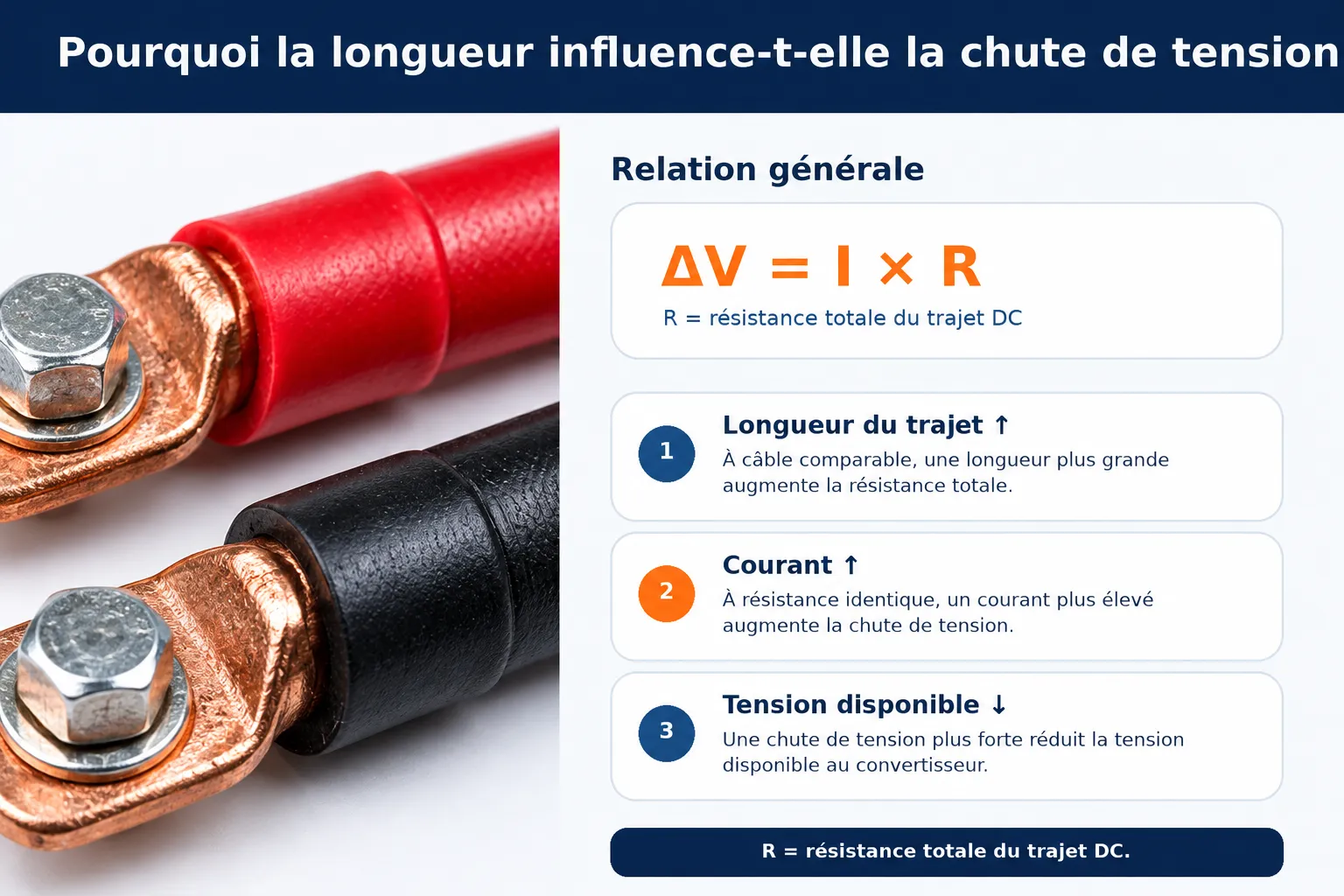

Pour comprendre le principe, on peut utiliser la relation électrique suivante :
Cette relation explique pourquoi une augmentation du courant ou de la résistance peut accroître la chute de tension. Elle sert à comprendre le phénomène, mais ne suffit pas à elle seule pour choisir une section de câble ou une protection.

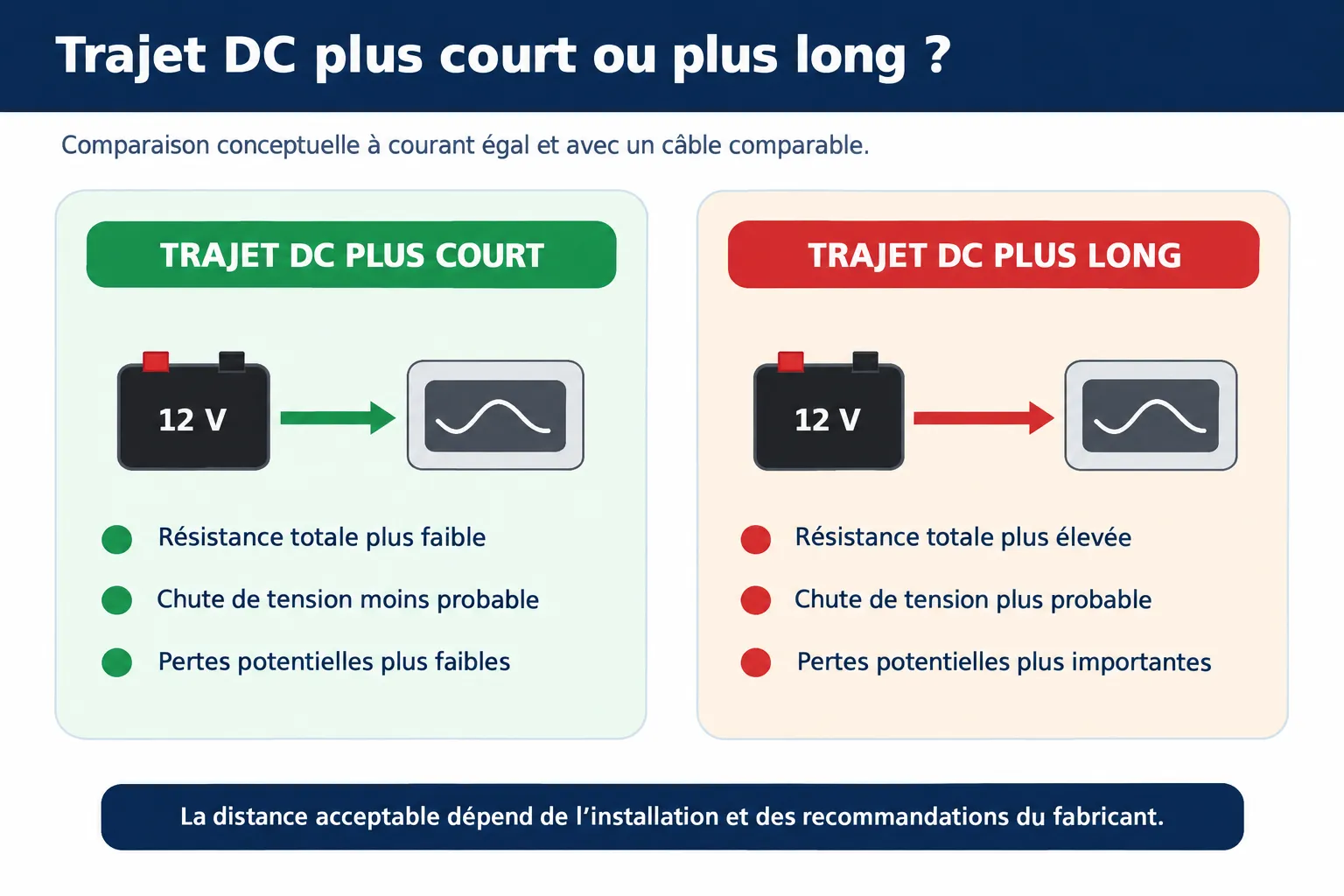

À caractéristiques de conducteur comparables, augmenter la longueur du trajet augmente la quantité totale de conducteur parcourue par le courant.
La résistance totale du circuit peut alors devenir plus élevée. C’est pourquoi un trajet DC inutilement long entre la batterie et le convertisseur peut accentuer la chute de tension et les pertes électriques.
Un convertisseur peut demander une puissance importante au système batterie. À basse tension, fournir cette puissance peut nécessiter un courant élevé côté continu.
Or la chute de tension dépend notamment du courant qui traverse le trajet électrique. Une installation 12 V de forte puissance doit donc être étudiée avec attention, sans considérer les câbles comme un simple accessoire.
La puissance maximale du convertisseur ne signifie pas que cette puissance est utilisée en permanence.
Le courant réel côté batterie dépend de la charge effectivement alimentée et des caractéristiques du système. Pour une étude précise, il faut donc utiliser les données du convertisseur et de l’installation réellement concernés plutôt qu’un courant générique calculé à partir de la seule puissance maximale.

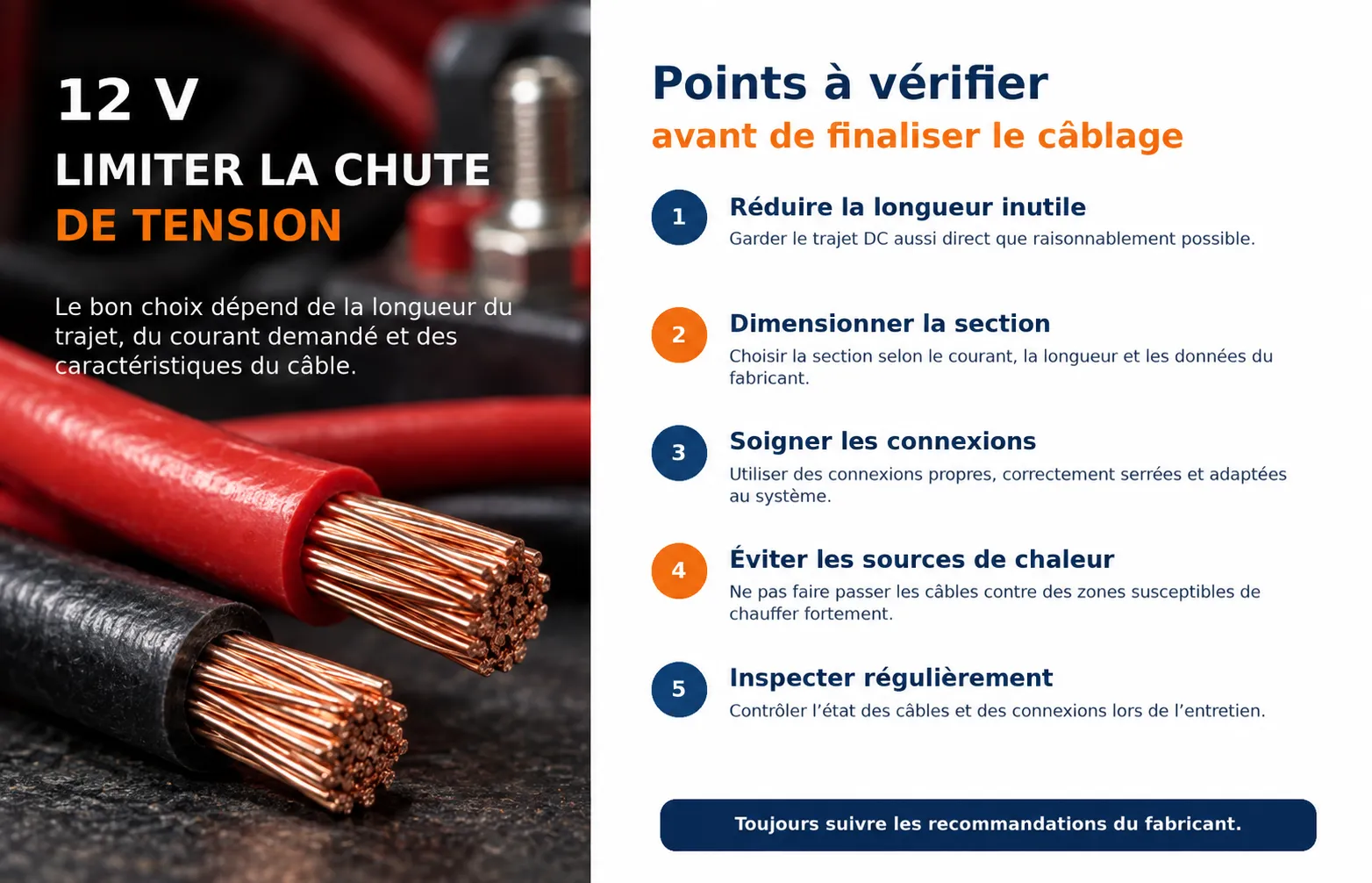

Lorsque l’installation le permet, limiter la longueur inutile entre batterie et convertisseur contribue à réduire la résistance du trajet.
C’est l’une des raisons pour lesquelles le convertisseur est généralement placé à une distance raisonnablement courte de la batterie, tout en respectant ses propres contraintes d’installation, d’environnement et de ventilation.
La longueur n’est pas le seul élément qui détermine le comportement électrique d’un conducteur. Sa section et ses caractéristiques comptent également.
Cela signifie qu’une réponse du type « X mètres = Y mm² » ne peut pas être appliquée universellement sans connaître le courant réel, le câble, le convertisseur et les contraintes de l’installation.
La chute de tension ne dépend pas uniquement d’un seul morceau de câble.
Le trajet complet côté DC, les conducteurs utilisés et les connexions font partie du circuit réel. Une analyse sérieuse doit donc porter sur l’ensemble du chemin parcouru par le courant entre la source et le convertisseur.
Cette page ne recommande pas un pourcentage unique applicable à tous les convertisseurs et à toutes les installations.
La valeur acceptable doit être déterminée en fonction du matériel réel, de ses exigences électriques et des règles applicables à l’installation. Il serait donc incorrect de présenter un même pourcentage comme une limite HOULI universelle sans documentation technique correspondante.
Si une partie de la tension est perdue dans le trajet DC, le convertisseur peut recevoir une tension inférieure à celle présente directement aux bornes de la batterie sous les mêmes conditions.
Cela montre pourquoi le câblage doit être considéré comme une partie du système électrique complet et non uniquement comme une liaison mécanique entre deux équipements.
La résistance électrique des conducteurs entraîne également des pertes lorsque du courant circule.
Réduire une longueur inutile et utiliser un câblage correctement dimensionné contribue donc à améliorer le comportement électrique du trajet DC. Aucun dimensionnement précis n’est toutefois donné ici sans les caractéristiques techniques nécessaires.
Un conducteur ne doit pas être choisi uniquement à partir d’un calcul de chute de tension.
Le courant réel, la tension du système, les caractéristiques du conducteur, les conditions d’installation et les protections doivent également être pris en compte. La section finale doit donc être validée avec les données techniques applicables.
Le fusible ou le dispositif de protection ne peut pas être choisi uniquement à partir de la longueur du câble.
Son dimensionnement dépend de l’installation réelle, du conducteur, du convertisseur, de la batterie et des exigences de protection. Aucun calibre universel n’est donc recommandé dans ce guide.
À puissance comparable, les conditions de courant côté batterie diffèrent selon la tension du système.
Il ne faut donc pas prendre une installation conçue pour un système 24 V et la reproduire automatiquement en 12 V, ni l’inverse. Le convertisseur, le câblage et les protections doivent être étudiés pour la tension réellement utilisée.
La chute de tension dans un câble 12 V pour convertisseur dépend notamment du courant et de la résistance totale du trajet. Une longueur plus importante peut augmenter cette résistance et accentuer les pertes sous charge. Pour limiter le problème, il faut raisonner simultanément sur la longueur, le courant, le conducteur et l’architecture réelle de l’installation, sans appliquer une section ou une distance universelle.
À caractéristiques comparables, un trajet plus long peut présenter une résistance totale plus importante. Lorsque du courant circule, cette résistance contribue à la chute de tension.
Le principe peut être exprimé comme la chute de tension égale au courant multiplié par la résistance totale du trajet électrique.
Il n’existe pas une longueur maximale universelle. La réponse dépend notamment du courant, du conducteur, du convertisseur et des exigences de l’installation.
La section ne peut pas être déterminée à partir de la tension seule. Elle doit être choisie selon le courant réel, la longueur, le conducteur, le convertisseur et les conditions d’installation.
Parce qu’elle modifie la tension réellement reçue par le convertisseur et s’accompagne de pertes dans le trajet électrique.
Il ne faut pas le supposer. Les conditions électriques côté DC diffèrent selon la tension et la charge ; le câblage doit être vérifié pour le système réel.
Non. Le choix des protections dépend du conducteur, du courant réel, du convertisseur, de la batterie et de l’installation complète.
