HOULI · CALCUL DE PUISSANCE
Pour faire fonctionner plusieurs appareils avec un même convertisseur, ne regardez pas uniquement la puissance de chaque équipement séparément. Il faut additionner les appareils utilisés simultanément, puis comparer cette charge totale à la puissance continue du convertisseur. Lorsqu’un appareil présente une demande particulière au démarrage, cette donnée doit être vérifiée séparément.

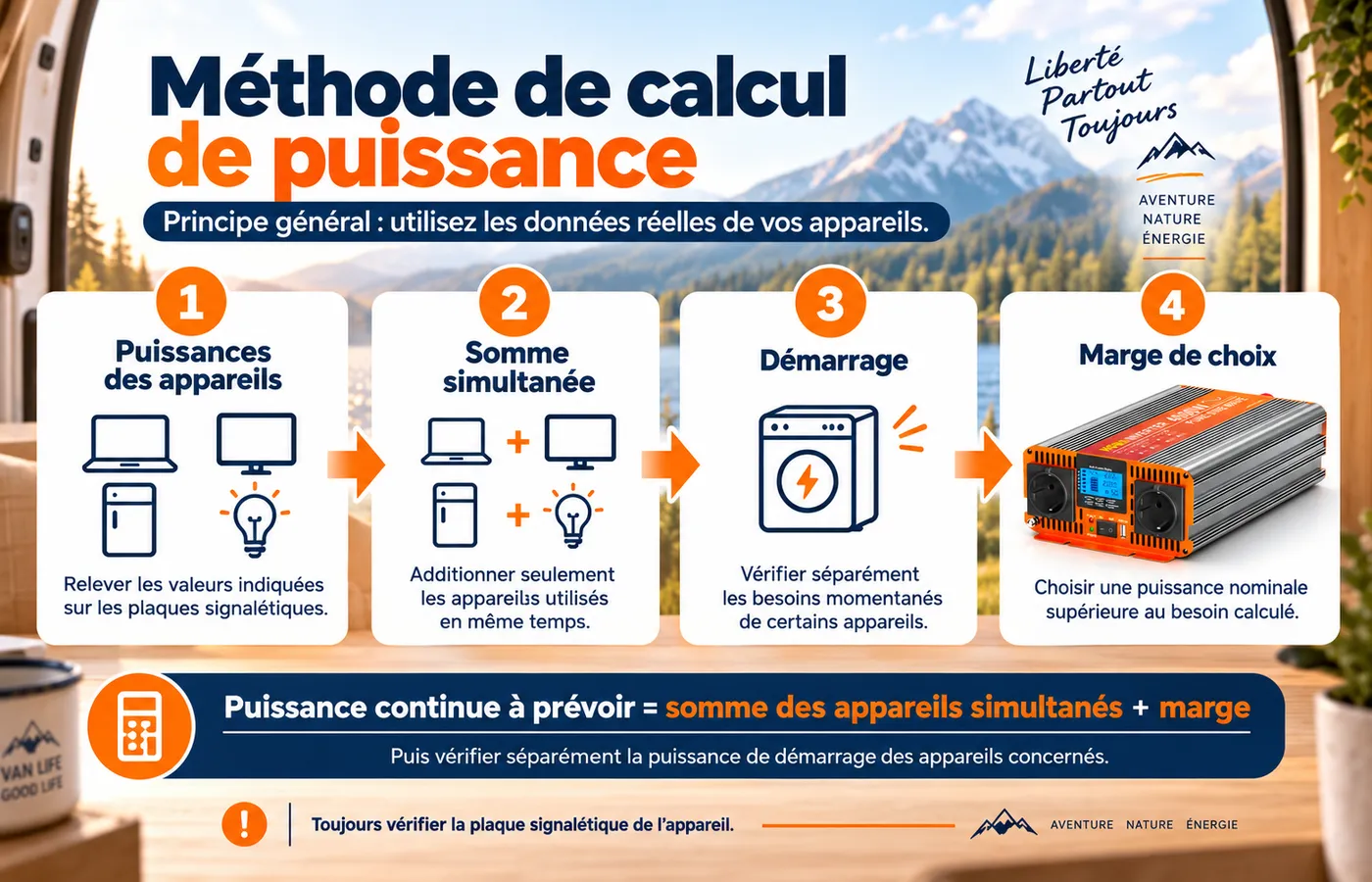

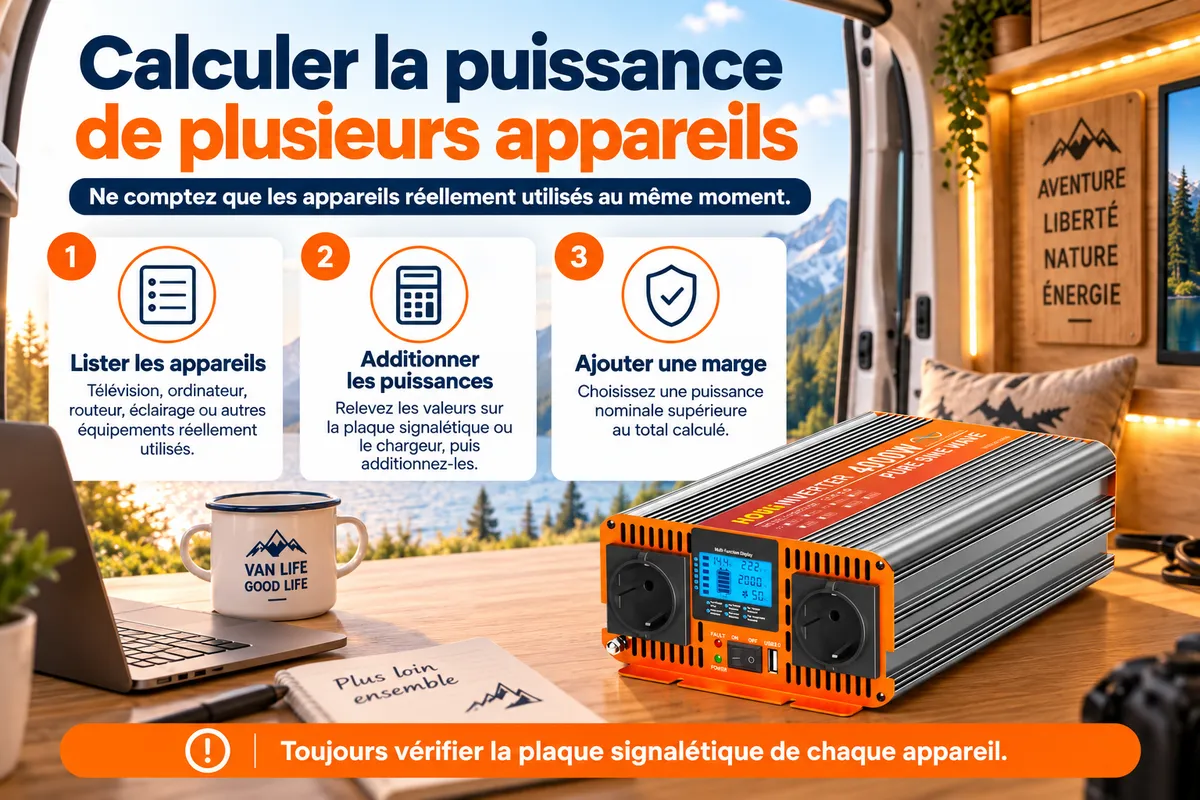

La méthode de base consiste à additionner la puissance de tous les appareils susceptibles de fonctionner en même temps.
Cette somme représente la charge simultanée. Elle doit ensuite être comparée à la puissance continue du convertisseur. Il n’est pas nécessaire d’additionner automatiquement tous les appareils présents dans une maison, un véhicule ou une installation si certains ne fonctionnent jamais ensemble.
Prenons un exemple uniquement destiné à illustrer le calcul :
Dans cet exemple, la charge simultanée est de 970 W. Ces valeurs sont fictives et servent uniquement à expliquer la méthode ; elles ne représentent pas la consommation standard d’appareils particuliers.
Le calcul doit refléter votre scénario d’utilisation réel. Si certains appareils fonctionnent à des moments différents, il n’est pas toujours pertinent de les additionner dans le même scénario.
Pour chaque équipement, recherchez la puissance électrique indiquée sur sa plaque signalétique, son alimentation, son étiquette ou sa documentation officielle.
Évitez d’utiliser une valeur trouvée pour un appareil similaire. Deux téléviseurs, cafetières, ordinateurs, réfrigérateurs ou autres équipements de même catégorie peuvent avoir des caractéristiques différentes.
Une fois la charge simultanée calculée, comparez-la à la puissance continue du convertisseur.
Une puissance de crête éventuellement annoncée correspond à une capacité temporaire. Elle ne doit pas être traitée comme une puissance disponible en permanence.
Certains équipements peuvent présenter une demande électrique temporaire différente lorsqu’ils démarrent.
Si le fabricant indique une puissance ou une caractéristique spécifique au démarrage, cette donnée doit être comparée aux capacités du convertisseur. Il ne faut pas appliquer automatiquement le même multiplicateur à tous les moteurs, compresseurs ou autres appareils.

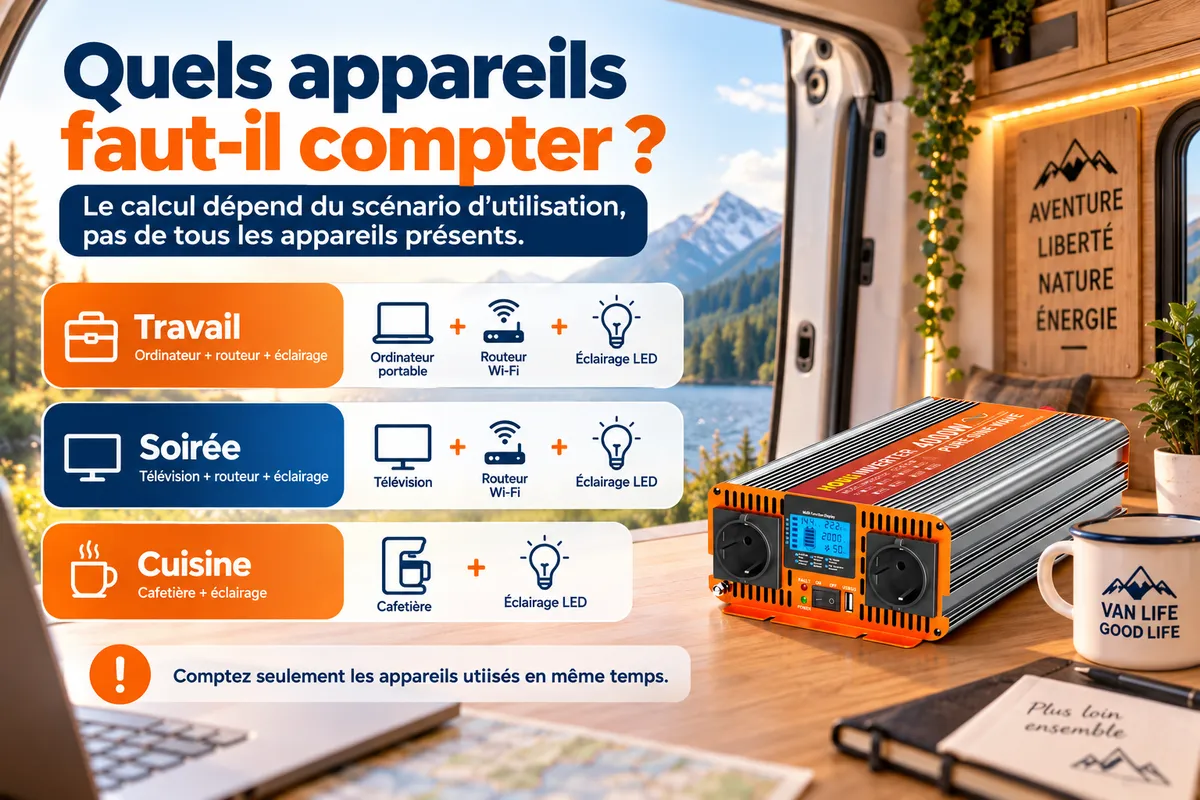

Lorsque votre installation comporte de nombreux appareils, il peut être plus utile de calculer plusieurs scénarios d’usage plutôt que d’additionner absolument tout.
| Scénario | Ce qu’il faut compter | Objectif |
|---|---|---|
| Usage habituel | Les équipements généralement utilisés ensemble. | Évaluer la charge quotidienne normale. |
| Usage chargé | Un groupe plus important d’appareils susceptibles de fonctionner simultanément. | Identifier le scénario le plus exigeant prévu. |
| Démarrage particulier | La charge existante plus l’appareil dont le fabricant indique une exigence temporaire. | Vérifier une phase de démarrage spécifique. |
Pris séparément, plusieurs appareils peuvent tous sembler compatibles avec un convertisseur. Le problème apparaît lorsqu’ils fonctionnent ensemble.
Il est préférable de ne pas construire tout le dimensionnement autour d’une égalité exacte entre la charge calculée et la puissance continue disponible.
La marge adaptée dépend toutefois des appareils, de leurs caractéristiques et du convertisseur concerné. Comme ces paramètres varient selon chaque installation, aucun pourcentage universel de marge n’est recommandé dans ce guide.
Une fois votre besoin en watts calculé, il reste à vérifier séparément la tension du système source.
Un système réellement configuré en 12 V doit utiliser un convertisseur prévu pour une entrée 12 V. Une installation réellement en 24 V nécessite un modèle correspondant au 24 V. Le nombre d’appareils ou leur puissance totale ne transforme pas un système 12 V en système 24 V.
Le calcul présenté ici répond principalement à la question de la puissance nécessaire pour faire fonctionner plusieurs appareils au même moment.
Il ne permet pas, à lui seul, de déterminer combien de temps ces équipements pourront fonctionner. Comme l’autonomie dépend notamment de la batterie, de la durée d’utilisation, des charges réelles et des pertes du système, aucune capacité universelle en Ah ni durée fixe n’est recommandée dans ce guide.
La section des câbles, le fusible, le BMS, la capacité de batterie, les protections et la méthode de raccordement dépendent des caractéristiques réelles du convertisseur et de l’installation. Ces éléments doivent être vérifiés à partir des documents techniques correspondants ; aucune valeur universelle n’est déduite du simple total des appareils dans ce guide.
Une fois la puissance simultanée déterminée, vérifiez la tension réelle du système avant de consulter la gamme correspondante. Si le calcul montre un besoin élevé, la catégorie haute puissance peut également devenir pertinente.
Pour faire fonctionner plusieurs appareils avec un convertisseur, additionnez la puissance des équipements réellement utilisés en même temps et comparez ce total à la puissance continue du convertisseur. Vérifiez séparément les éventuelles exigences au démarrage, puis confirmez la tension 12 V ou 24 V du système source. La batterie, l’autonomie, les câbles et les protections constituent ensuite des vérifications distinctes.
Additionnez la puissance des appareils qui fonctionnent réellement au même moment, puis comparez cette charge totale à la puissance continue du convertisseur.
Non. Il faut surtout additionner ceux qui sont susceptibles de fonctionner simultanément. Plusieurs scénarios peuvent être calculés si les usages changent selon les moments.
La puissance continue est la valeur principale pour le fonctionnement normal. La puissance de crête correspond à une capacité temporaire.
Utilisez la donnée spécifique fournie par le fabricant lorsqu’elle existe et comparez-la aux capacités du convertisseur. Il ne faut pas appliquer un multiplicateur universel à tous les appareils.
Non. La tension d’entrée du convertisseur doit correspondre à la tension réelle du système source. La puissance et la tension sont deux critères différents.
Non. L’autonomie dépend également de l’énergie disponible dans la batterie, de la durée d’utilisation, des charges réelles et des pertes du système.
