GUIDE DE LECTURE · CARACTÉRISTIQUES TECHNIQUES
Pour comprendre une fiche technique de convertisseur, commencez par séparer la tension d’entrée, la tension de sortie, la puissance continue et la puissance de crête. Vérifiez ensuite la forme d’onde, la fréquence lorsqu’elle est indiquée, puis les autres caractéristiques propres au modèle. Un seul chiffre ne suffit pas pour déterminer si un convertisseur convient à votre installation.
Pour lire correctement une fiche technique, posez-vous d’abord cinq questions :
La tension d’entrée indique la tension DC que le convertisseur attend du système batterie.
Une version 12 V et une version 24 V ne sont pas interchangeables. La première étape consiste donc à identifier correctement la tension de la batterie avant de comparer les watts.
La tension de sortie indique la tension AC fournie aux appareils.
Pour les modèles HOULI concernés sur le site France, la sortie confirmée est :
Une caractéristique 220 V ne doit pas être transformée en 230 V, 220/230 V ou 220–230 V sans donnée technique confirmant réellement cette plage.
La puissance continue est la valeur à utiliser comme référence pour le fonctionnement normal du convertisseur.
Lorsque plusieurs appareils sont utilisés en même temps, leur consommation simultanée doit être comparée à cette puissance continue.
La puissance de crête correspond à une capacité temporaire. Elle ne représente pas la puissance que le convertisseur peut fournir continuellement.
Exemple avec des références HOULI confirmées :
| Puissance continue | Puissance de crête |
|---|---|
| 1 500 W | 3 000 W |
| 2 000 W | 4 000 W |
| 2 500 W | 5 000 W |
| 3 000 W | 6 000 W |
| 3 500 W | 7 000 W |
Ainsi, un chiffre de 6 000 W indiqué comme puissance de crête ne doit pas être lu comme 6 000 W disponibles en permanence.
La mention pur sinus décrit la forme d’onde de la sortie alternative.
Elle ne définit pas la puissance, la tension d’entrée ou la tension de sortie. Il faut donc lire cette caractéristique séparément des valeurs en volts et en watts.
Lorsqu’elle est indiquée, la fréquence de sortie est exprimée en hertz.
Elle doit être comparée à la fréquence acceptée par l’appareil à alimenter. Une indication « 50/60 Hz » sur un appareil signifie que son fabricant déclare ces deux fréquences compatibles, sous réserve de ses autres caractéristiques.
Pour un modèle HOULI précis, la fréquence ne doit pas être inventée ni déduite simplement du marché de destination : utilisez la fiche technique confirmée du modèle.
Le rendement exprime le rapport entre l’énergie électrique utile fournie en sortie et l’énergie absorbée en entrée.
Une valeur de rendement doit toujours être lue avec ses conditions de mesure lorsqu’elles sont disponibles. Ne supposez pas qu’un rendement maximal est identique à toutes les charges.
Aucune valeur de rendement HOULI n’est déduite ici : un chiffre précis doit provenir de la documentation technique du modèle concerné.
La consommation à vide décrit l’énergie que le convertisseur peut prélever lorsqu’il est allumé sans alimenter de charge AC significative, selon la définition et les conditions du fabricant.
Cette donnée peut être exprimée en watts, en ampères ou dans une autre unité selon la fiche technique. Il faut donc vérifier l’unité, la tension de test et les conditions associées avant de comparer deux modèles.
Aucun chiffre de consommation à vide HOULI n’est utilisé sans documentation confirmée.

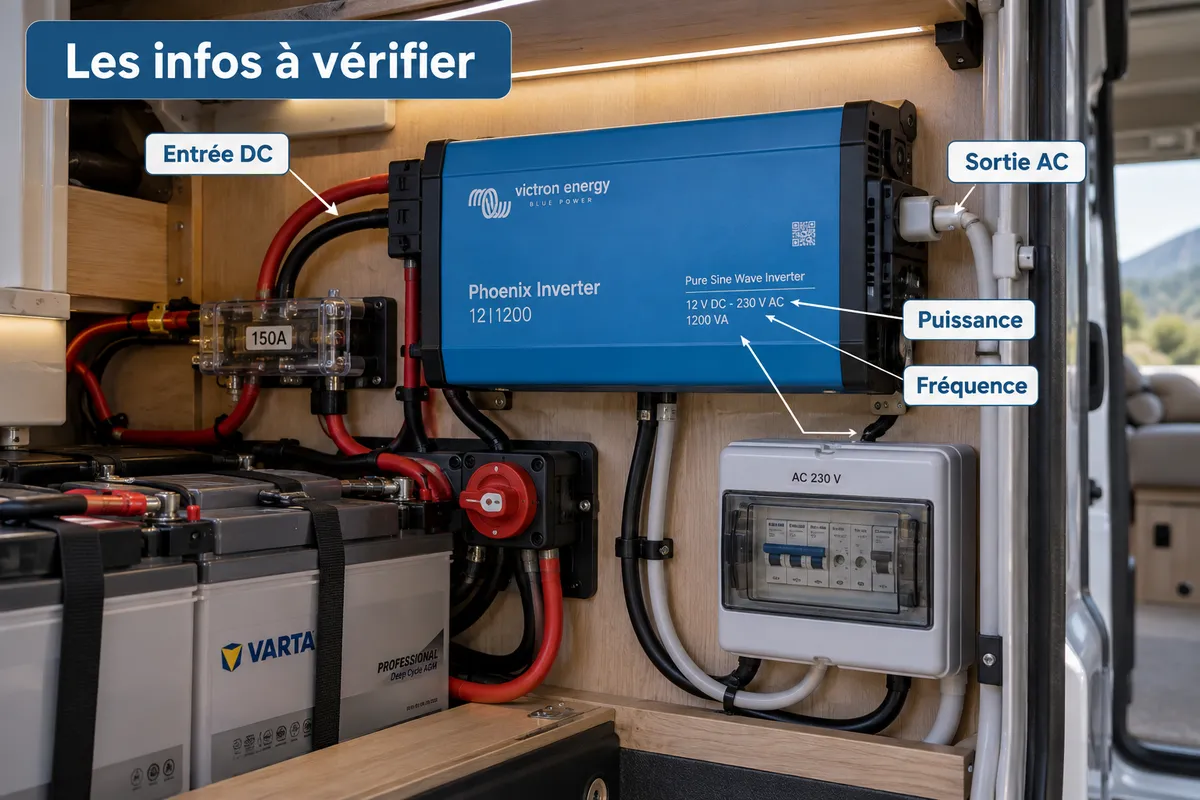

Une fiche technique ne doit pas être lue isolément.
Il faut comparer ses données avec :
Une fiche technique peut mentionner différentes protections électriques ou thermiques.
Ne supposez pas qu’une protection existe simplement parce qu’elle est courante sur d’autres convertisseurs. Il faut vérifier les fonctions réellement documentées pour le modèle étudié, ainsi que leur mode de fonctionnement lorsque cette information est nécessaire.
Une fiche produit peut également préciser le nombre de prises AC, la présence d’un port USB, d’un écran, d’une télécommande ou d’autres équipements.
Ces éléments ne doivent pas être généralisés d’une référence à l’autre. Deux convertisseurs de puissance similaire peuvent avoir des interfaces ou accessoires différents.
Les dimensions et le poids n’indiquent pas directement la capacité électrique du convertisseur, mais ils sont importants lorsque l’espace d’installation est limité.
Utilisez uniquement les dimensions et poids du modèle précis. Ne transposez pas les valeurs d’un modèle de puissance différente.
Une bonne lecture passe aussi par les unités :
| Unité | Ce qu’elle décrit |
|---|---|
| V | Tension |
| W | Puissance |
| Hz | Fréquence |
| A | Courant |
| Wh | Énergie |
Comparez les caractéristiques dans le même ordre :
Pour bien lire une fiche technique de convertisseur, commencez par la tension d’entrée et la tension de sortie, puis distinguez clairement puissance continue et puissance de crête. Vérifiez ensuite la forme d’onde, la fréquence lorsqu’elle est confirmée et les autres paramètres propres au modèle. Une fiche technique n’est utile que si ses valeurs sont ensuite comparées aux caractéristiques réelles de la batterie et des appareils à alimenter.
Il n’existe pas une seule caractéristique suffisante. Il faut au minimum vérifier la tension d’entrée, la tension de sortie, la puissance continue et les besoins réels des appareils.
La puissance continue est la valeur de référence pour le fonctionnement normal. La puissance de crête correspond à une capacité temporaire et ne doit pas être traitée comme une puissance permanente.
Dans ce contexte, 12 V ou 24 V désigne la tension d’entrée côté batterie. La sortie AC doit être lue séparément dans la fiche technique.
Pur sinus décrit la forme d’onde de la sortie alternative. Cette mention ne définit ni la puissance ni la tension du convertisseur.
Il faut regarder les conditions de mesure associées à la valeur. Un rendement annoncé ne doit pas être supposé identique à toutes les charges sans documentation qui le confirme.
Non. Il faut vérifier si les watts correspondent à une puissance continue ou de crête, puis comparer également les tensions, la forme d’onde et les autres caractéristiques nécessaires à l’installation.
